圓形振動篩

粉末顆粒液體綜合

產品概述

圓形振動篩又叫圓形振動篩分機，圓形旋振篩,是一種集分級，除雜，過濾于一體的振動篩，主要由碳鋼、不銹鋼及全不銹鋼三種材質，有單層或多層設計，篩面層數可以達到5層，可以篩分6種不同粒度規格的物料，還可按照用戶工藝要求設計為為直泄式（普通型）,閘門式，加緣式等，，篩分精度高，適用物料范圍廣。

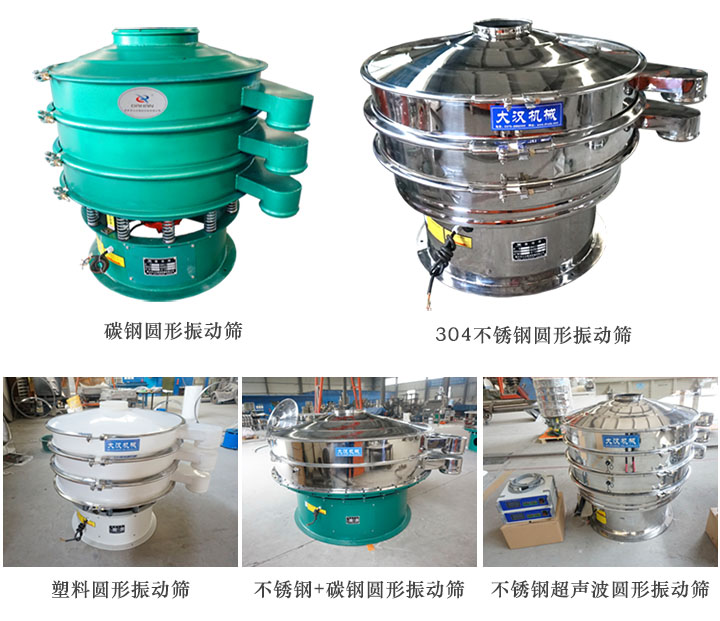

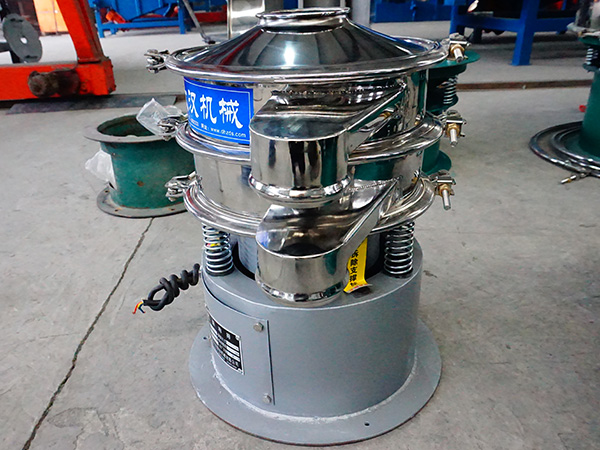

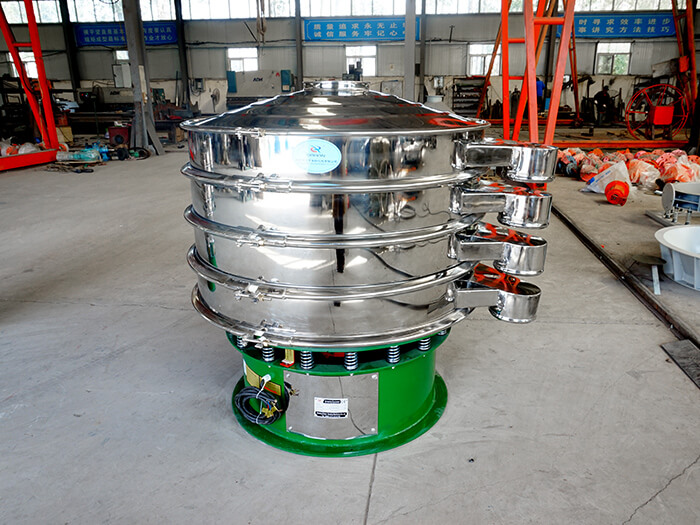

圖片展示

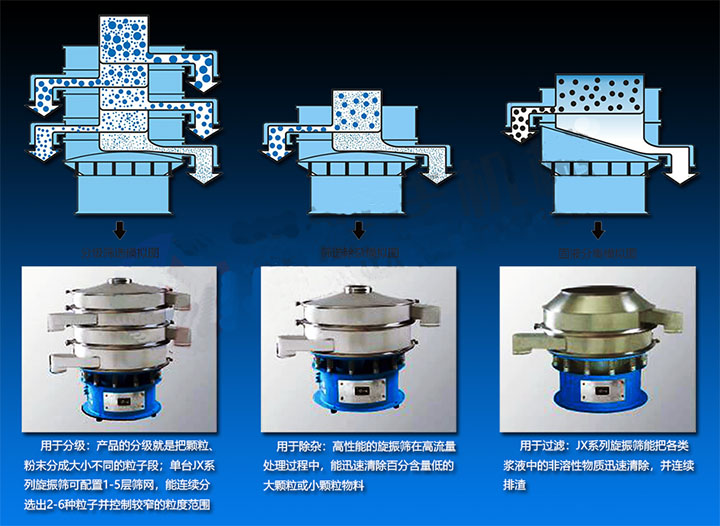

使用目的

圓形振動篩用于篩選粉末狀、細小顆粒或漿液物料。

分級篩選：把不同粒度的混合物料進行連續分選為不同粒度等級的規格產品，可將1種物料分選為2-6種不同的規格。

篩選雜質：適合高流量粉狀物料處理，迅速清除含量很少的大顆粒或微細粉末。

固液分離：把各類漿液中的非溶性固體迅速清除。

漿液雜質分離：從漿液中清除不合格雜質。

工作原理

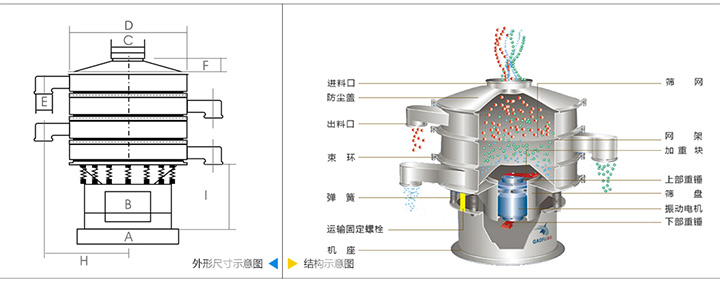

圓形振動篩主要由進料口、防塵蓋、出料口、束環、篩網、配重塊、上部重錘、振動體、振動電機、彈簧、下部重錘、機座等部分組成。

圓形振動篩工作原理

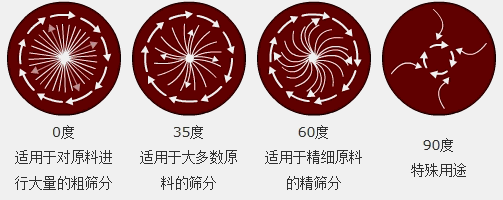

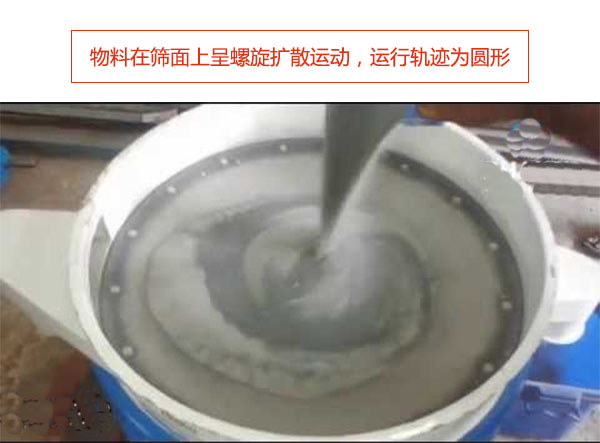

當篩機啟動，電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面，使得小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，從而達到篩分的目的。用戶可以通過調節上、下兩端重錘的相位角，可以改變物料在篩面上的運動軌跡。

產品結構

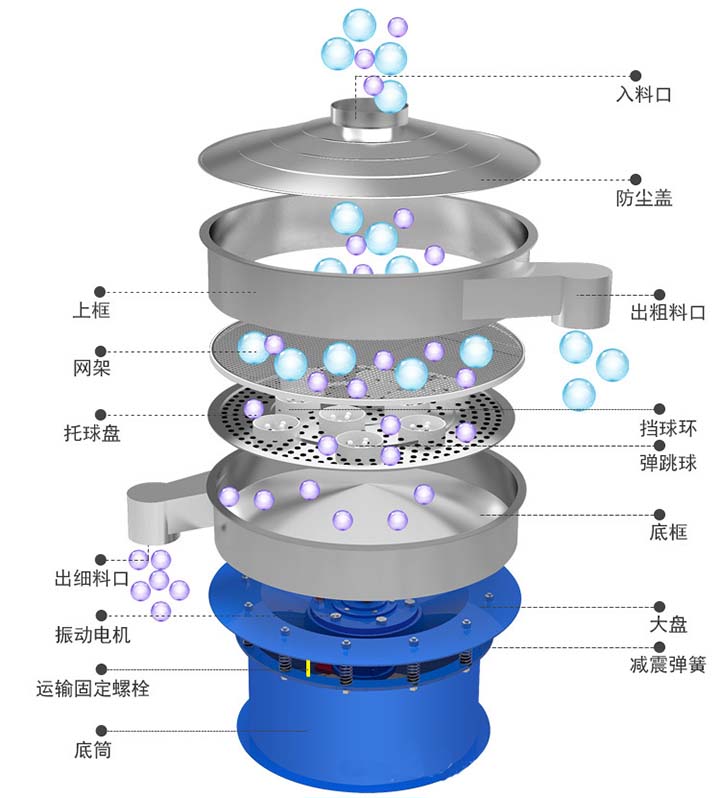

圓形振動篩主要由防塵蓋、篩框、束環、篩網、沖孔板、清網裝置、振動電機、底桶、振動盤等部分組成。

防塵蓋：防止粉塵的逸散。

振動電機：采用立式振動電機，電機功率可從0.18KW~4.0KW之間隨意選擇，（設備直徑越大所使用電機功率就會越大）。對于一些特殊行業可以配備防爆型振動電機。

篩框：約束物料，使物料在一定范圍內生產的部件，常見材質有Q235碳鋼和304不銹鋼，材質厚度在2.0mm~3.0mm。

束環：連接底錐和篩框、上下篩框的作用，也起到防止物料泄漏的作用。

篩網直接物料接觸的部件，常用材質為304不銹鋼編織網。

沖孔板：托舉篩網，延長篩網使用壽命，常用材質為304不銹鋼。

清網裝置：可分為彈跳球、超聲波、旋轉刷三種清網裝置，用戶可以根據生產工藝不同合理選擇。

底桶：支撐篩體和承載振動電機的部件，厚度在3mm~6mm，其厚度的大小也是根據設備直徑來決定。

振動盤：起到了固定振動電機和連接篩體的作用，其使用板材為Q235碳鋼，厚度為4mm~6mm。

特點及優勢

1、適合多種粉、粒或粘液類物料，應用廣泛，篩分細至500目或0.028mm。

2、圓形振動篩的篩面網孔比較精細，還增加了清網裝置，能夠很好地篩分物料并且不易堵塞。

3、1-5層篩網，能同時完成2-6種不同等級的分離。

4、子母分離式網架設計，能夠保證篩網的使用時間更長，換網方便。

5、自動化處理篩選后的雜質和粗料，節省人工，篩選之后可以自行進入下一輪篩選工作，連續作業。

6、出料口可360°旋轉，便于生產線布置。

技術參數

型 號	直徑mm	篩網面積m	篩網規格（目）	進料粒度mm	振次rpm	有效篩面直mm	層數	功率Kw
DH-600	Φ600	0.24	2-500	<Φ10	1500	Φ560	1-5	0.25
DH-800	Φ800	0.45	2-500	<Φ15	1500	Φ760	1-5	0.55
DH-1000	Φ1000	0.67	2-500	<Φ20	1500	Φ930	1-5	0.75
DH-1200	Φ1200	1.0	2-500	<Φ30	1500	Φ1130	1-5	1.1
DH-1500	Φ1500	1.6	2-500	<Φ30	1500	Φ1430	1-5	1.5
DH-1800	Φ1800	2.43	2-500	<Φ30	1500	Φ1760	1-5	2.2
DH-2000	Φ2000	3.01	2-500	<Φ30	1500	Φ1960	1-5	3

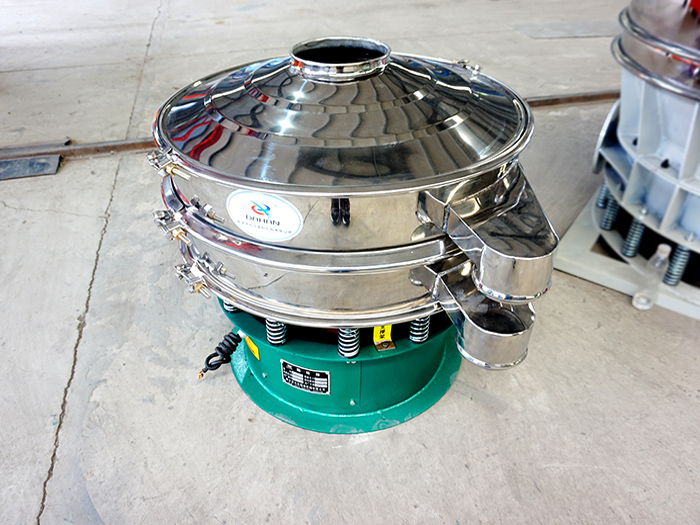

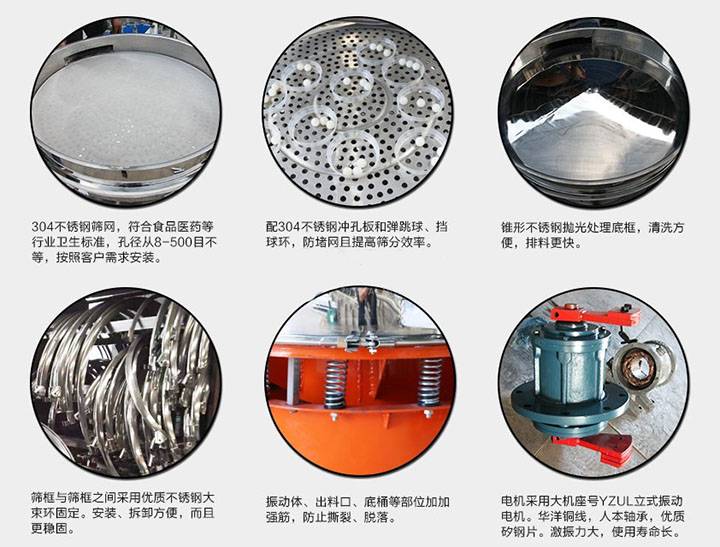

細節展示

外形尺寸

圓形振動篩外觀尺寸參數表

型號	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	H(mm)	I(mm)	單層高度	雙層高度	三層高度
DH-600	530	430	246	600	100	70	391	415	785	910	1040
DH-800	680	580	246	800	125	80	514	430	855	1005	1155
DH-1000	800	700	246	1000	150	95	615	430	865	1015	1065
DH-1200	975	855	400	1200	180	100	717	550	1020	1170	1320
DH-1500	1190	1050	400	1500	180	116	866	545	1090	1270	1440
DH-1800	1580	1440	400	1800	200	150	1070	675	1230	1400	1570
DH-2000	1800	1640	400	2000	200	190	1210	685	1280	1445	1615

特殊定制

特殊 設計	特點	圖片

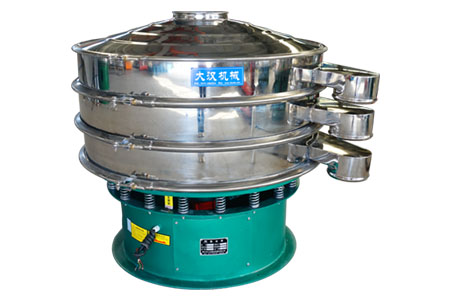

標準型	可把固體與液體進行過濾或把干料進行尺寸分級，除雜

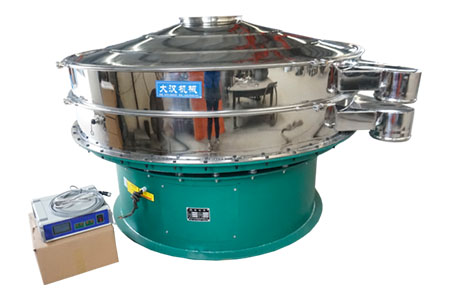

超聲波型	增配超聲波篩分系統，精細篩分利器 解決堵網問題，做到真正不堵網

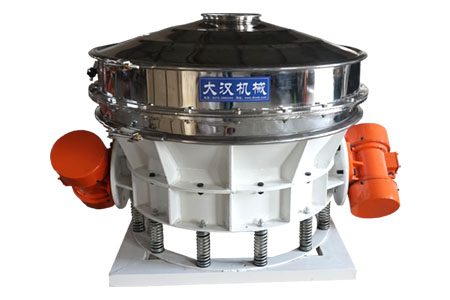

直排型	下料口安裝在底部排料塊，易于生產線結合 擅長面粉，洗衣粉，淀粉，添加劑等篩分

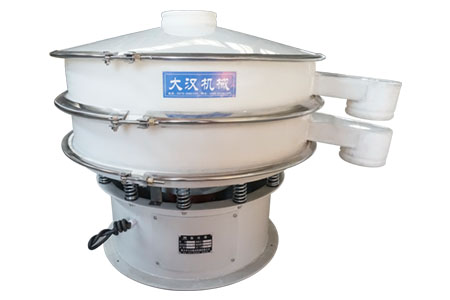

防腐型	與物料接觸采用聚丙烯材質（pp塑料） 對碳鋼、不銹鋼等金屬有腐蝕性物料篩分解決方案

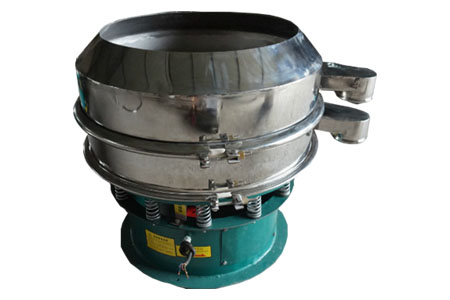

加緣型	篩框加高設計，防物料飛濺，易于觀察篩網

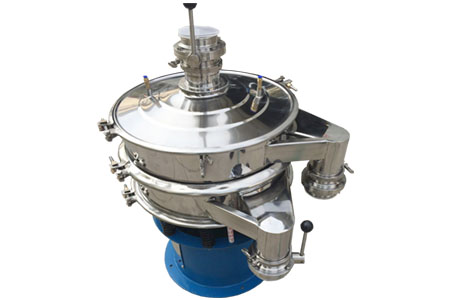

閘門型	可控時篩分時間，保證難篩分物料的處理精度，增大處理量
注：更多機型不便一一展示，大漢機械可針對您的需求量身訂制適合您的圓形振動篩。

適用行業及物料

食品行業：小麥、大豆、玉米、淀粉、小麥粉、果汁、豆?jié){、醬油等。

化工行業：樹脂粉、橡膠粉、顏料、油漆等。

醫藥行業：中藥粉、中藥液、西藥粉、西藥液體、中西藥顆粒等。

冶金行業：氧化鋁、石英砂、泥漿、噴霧土粒、氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末等。

其他行業：涂布涂料、廢水、廢油、造紙液、廢水回收。

物料	網目	產量（公斤/小時）	型號
面粉	24	1500	DH-1000-1S
藥粉	80	550	DH-800-1S
鹽	30/80	5000	DH-1500-1S
鋁粉	80/120	350	DH-800-2S
醬油	100	6500	DH-1200-1S
PVC樹脂	10㎜/5㎜	3000	DH-1200-2S
石墨	16/40/80	1400	DH-1000-3S
金剛砂	60	300	DH-1000-1S
云母	200	110	DH-800-1S

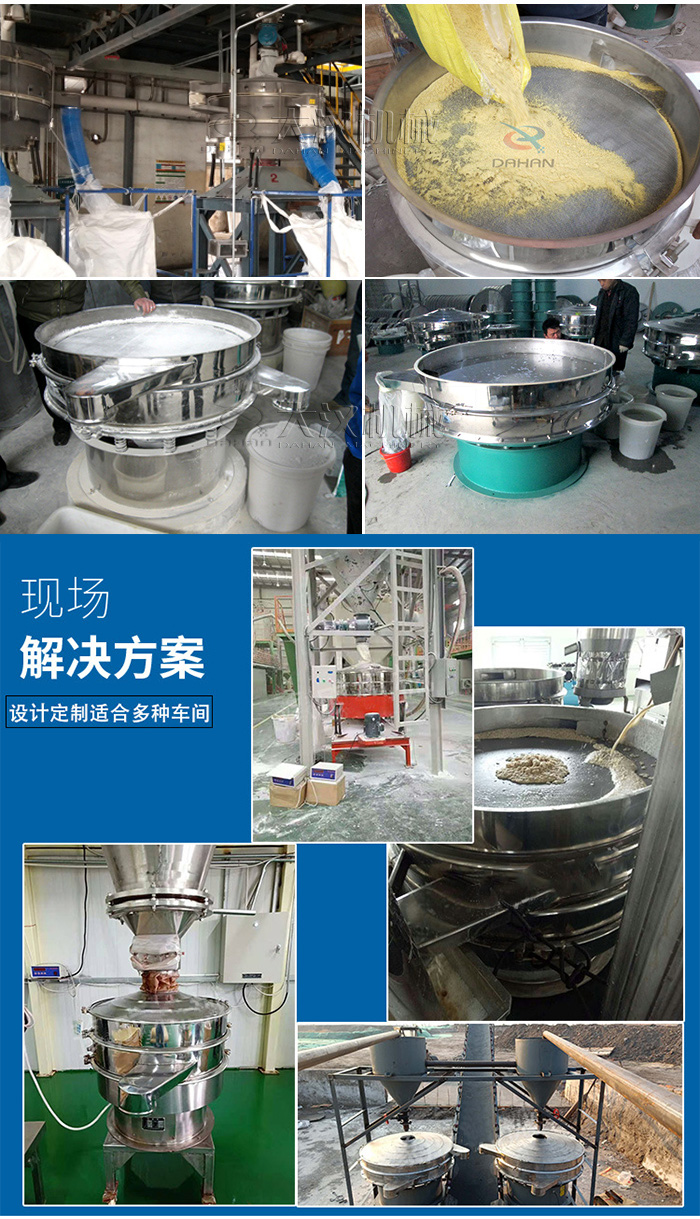

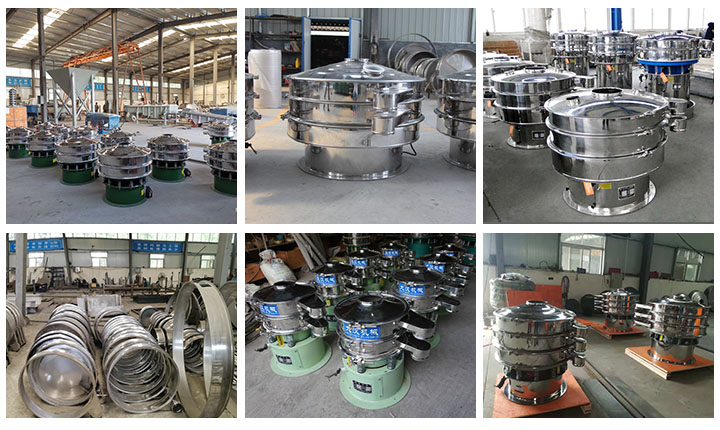

現場案例
